Эскадренный миноносец проекта 56 " Спокойный "
|
|
| alexmen1973 | Дата: Понедельник, 27.05.2013, 20:37 | Сообщение # 1 |
 Полковник
Группа: Пользователи
Сообщений: 847
| Прикупил как-то в "Аэроплане" модель от фирмы TRUMPETER Chinese naval “Kai Feng”Destroyer. На тот момент у меня возникло впечатление, что оное изделие китайских мастеров мне что - то напоминает... Пришел домой, покопался в своих " базах данных" и точно! Корабль очень похож на советский эсминец 56 - го проекта.
Затем поискал в инете информацию по данной модели и возможности её конверсии, и понял что попал... Посмотрел бы сразу - триста раз подумал - бы, покупать или нет. Отзывы там о возможности конверсии, откровенно говоря, не очень.
Деваться мне, правда, уже было некуда. Да и данную модификацию корабля по моему никто не производит. Так что я решил рискнуть. Фото плат с деталями " Кайфона" или " Кайфуна " я не привожу за ненадобностью, поскольку часть деталей просто лишняя, либо подлежит переделке.
Теперь о масштабе данной модели. Ну не влазит модель в отведенный масштаб 1/200! При пересчете вышло что модель будет нестандартного масштаба - 1/182. Это достаточно реально.
При выборе для воплощения в модели конкретного корабля я руководствовался исключительно собственной ленью. Если руководствоваться печатным трудом г-на Апалькова Ю.В. " Эсминцы проектов 56, 57 бис и их модификации" то вариант выбора корабля серьезно зависит от варианта компоновки движительно - рулевого комплекса (стр.27). Посколку я посчитал, что изготовление " штанов " несколько сложновато, то осталось только два варианта. В общем решил строить головной корабль серии - эсминец " Спокойный " в варианте так сказать изначальном. При этом я поставлю четырехлопастные винты из набора.
По поводу этой фотографии - это не " Спокойный ", но похож.
Сразу предупреждаю, что таких крупных конверсий я еще никогда не делал. Точной копийности не гарантирую, но постараюсь изобразить что-то достойноеДобавлено (27.05.2013, 19:37)
---------------------------------------------
Теперь вернемся непосредственно к пластику.
Как говорится, театр начинается с вешалки, а модель корабля начинают собирать с корпуса. При рассмотрении имеющегося корпуса модели сразу заметны отличия от проекта 56. Это бульбообразное утолщение на носу (Носовой обтекатель ГАС ) и плоский кормовой транец. Носовой обтекатель ГАС я срезал.После чего туда был вклеен кусок пластика, прошпаклеван и отшлифован.
Корму пришлось удлинить до необходимой длинны путем наклейки к ней кусков листового пластика. После чего она ( в смысле корма, ну или ...опа ) была обработана до необходимых размеров, а лишние углубления - прошпаклеваны.
Затем была собрана винто - рулевая группа. Из набора, как есть.
Установлены на место внешние части успокоителей качки, тоже как есть из набора.
После чего на свое место была приклеена палуба.
Виды на корпус.
Полностью срезал механизм постановки якоря. Поскольку он не имеет ничего общего с 56 - м проектом. При этом все - таки решил отказаться от установки на модели тех лееров, что идут с ней в наборе. Слишком толстые. Все это привело к увеличению обьема шпаклевочных работ.
Места установки катеров в районе носовой надстройки также доработал. Т.е. срезал лишнее.
Артиллерийские установки также требуют доработки. Например напрочь отсутствует РЛС индивидуальной наводки башни. Её сымитировал наклеив в нужное место светодиод нужного размера. Вид пока не окончательный. Возможны еще доработки.
Да, и еще, носовая АУ должна быть строго параллельна днищу. Пришлось дорабатывать место крепления к корпусу.
Вид на носовую надстройку. При сборке не использовал один ярус. Он промежуточен между основной настройкой и основанием поста управления артстрельбой.
Вид на носовую надстройку с приставленной передней мачтой и передней трубой.
Кормовая артустановка.
Вид на корпус сбоку.
На палубе полностью срезал минные рельсы. Их придется изготовить по новой согласно чертежам.
|
| |
| |
| Dr_Pirogov | Дата: Понедельник, 27.05.2013, 20:53 | Сообщение # 2 |
 Генерал-лейтенант
Группа: Администраторы
Сообщений: 1860
| Ну что, начало очень интересное и многообещающее! Надеюсь, темп постройки будет стабильным  Кстати, модель планируется ходовой или стендовой?
|
| |
| |
| alexmen1973 | Дата: Понедельник, 27.05.2013, 21:35 | Сообщение # 3 |
Полковник
Группа: Пользователи
Сообщений: 847
| Dr_Pirogov, это чистый стенд. Правда немасштабный.
Сообщение отредактировал alexmen1973 - Понедельник, 27.05.2013, 21:35 |
| |
| |
| Dr_Pirogov | Дата: Понедельник, 27.05.2013, 23:39 | Сообщение # 4 |
Генерал-лейтенант
Группа: Администраторы
Сообщений: 1860
| alexmen1973, почему не масштабный??? Ты ж сам написал, что 1:182.
|
| |
| |
|
| Dr_Pirogov | Дата: Понедельник, 03.06.2013, 19:54 | Сообщение # 6 |
Генерал-лейтенант
Группа: Администраторы
Сообщений: 1860
| Да, работы масштабные - и объем переделок впечатляет, выходит очень хорошо. А где ограждения из жести - там именно ограждения, или леера?
|
| |
| |
| alexmen1973 | Дата: Пятница, 21.06.2013, 22:05 | Сообщение # 7 |
Полковник
Группа: Пользователи
Сообщений: 847
| Dr_Pirogov, по чертежу и фото похоже на ограждение
|
| |
| |
| vasea70 | Дата: Суббота, 27.07.2013, 01:26 | Сообщение # 8 |
 Подполковник
Группа: Пользователи
Сообщений: 535
| Здравствуйте. Уровень работы и переделок впечатляет!
Тоже имею такую модель в запасниках. На такой передел
не решусь).
Из коробочный вариант — модель китайского эсминца
класса «Люида» - проект 051 прошел около
4х модернизаций.
По поводу ограждений - может быть леера закрытые парусиной?
тел. 060008206
Сообщение отредактировал vasea70 - Суббота, 27.07.2013, 01:27 |
| |
| |
| alexmen1973 | Дата: Понедельник, 29.07.2013, 18:58 | Сообщение # 9 |
Полковник
Группа: Пользователи
Сообщений: 847
| vasea70, если уже предметно говорить об ограждении на носовой надстройке, то это в натуре выглядит примерно так:
В общем как - то вот так.
А сами переделки не так и страшны, был бы интерес а главное желание.Добавлено (29.07.2013, 18:58)
---------------------------------------------
Вот то, что я успел сделать на данный момент.
На носовой артустановке изготовлены и установлены скобы.
Установлен на место пост управления артогнем доведена до какой - то кондиции передняя мачта.
Доработана носовая труба. На ней пришлось изготовить из пластика кожух спереди, скобы трапов и еще кое -что.
Аналогично носовой доработана и кормовая труба. К кормовой надстройке с левого борта добавил площадку для ялика. Также полностью переработана задняя мачта, поскольку то, что дается в наборе абсолютно не соответствует действительности. Несколько доработал площадку кормовой РЛС. В оригинале опора площадки усилена дополнительными скосами, которые были изготовлены из пластика и установлены в положенные места.
Корма. Кормовая артустановка также дополнена скобами(или скоб - трапами), установлено ограждение винтов и скобы трапа к ним (с обеих бортов). На палубе за минным постом с обеих бортов установлены щиты для кормовых бомбометов.
Да, забыл добавить! Пришлось заново изготовить и приклеить на палубу минные рельсы. Нарезал полоски из аракала и приклеил. На мой взгляд получилось неидеально.
|
| |
| |
| Dr_Pirogov | Дата: Понедельник, 29.07.2013, 21:06 | Сообщение # 10 |
Генерал-лейтенант
Группа: Администраторы
Сообщений: 1860
| Получается классно! А отверстия в трубах будут?
|
| |
| |
| alexmen1973 | Дата: Понедельник, 29.07.2013, 23:34 | Сообщение # 11 |
Полковник
Группа: Пользователи
Сообщений: 847
| Dr_Pirogov, вообще по хорошему, верхнюю часть труб надо - бы переделать. Я пока в раздумьях...
|
| |
| |
| gaerlind | Дата: Вторник, 03.09.2013, 10:09 | Сообщение # 12 |
 Лейтенант
Группа: Пользователи
Сообщений: 172
| ИМХО светодиод приклееный к башне и имитирующий собой РЛС наведения слишком длинный. Его-бы укоротить на треть и развернуть более вертикально.
Касательно деталировки орудийной установки то в этом масштабе она не особо различима, но если все же надумаешь заниматься этим то отсканирую тебе иллюстрации по ней (всякие схемы и чертежи) из справочника по вооружению отечественного флота.
На самом деле это очень красивая и грозно выглядящая спаренная пушка с граненной башней, но китайцы в своей пресс-форме ее изуродовали...

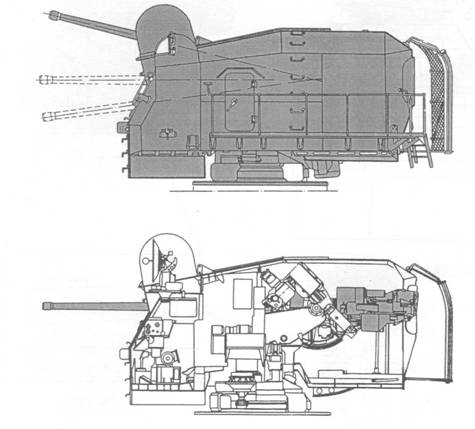

Вот боковые проекции 130мм установки СМ-2-1 которой оснащались эсминцы пр. 56 (кстати они еще использовались на крейсерах 68бис в качестве бортовых вспомогательных арт-установок). Нарыл эти схемы в интернете. К своей книге доберусь только к вечеру.
